Construye una auténtica pipa para fumar Opio

Método propio de Fabricación casera de una pipa para fumar Opio con materiales y características similares a los de las antiguas pipas, totalmente funcional y con una terminación y tamaño real por (C)n Burgos.




-Partimos de una pequeña jarrita de cerámica o barro cocido de las típicas de “Recuerdo de...“ de unos 60 mm de alto por 50 mm de diámetro en la parte más gruesa. (fig.1)
- La parte esférica inferior que es la que utilizaremos, mide unos 40mm de alto por 50mm de diámetro
- Procederemos a cortar el asa de la jarrita con la ayuda de de un pequeño disco abrasivo de corte adaptado como en este caso a un útil “flexible” o a un pequeño taladro.

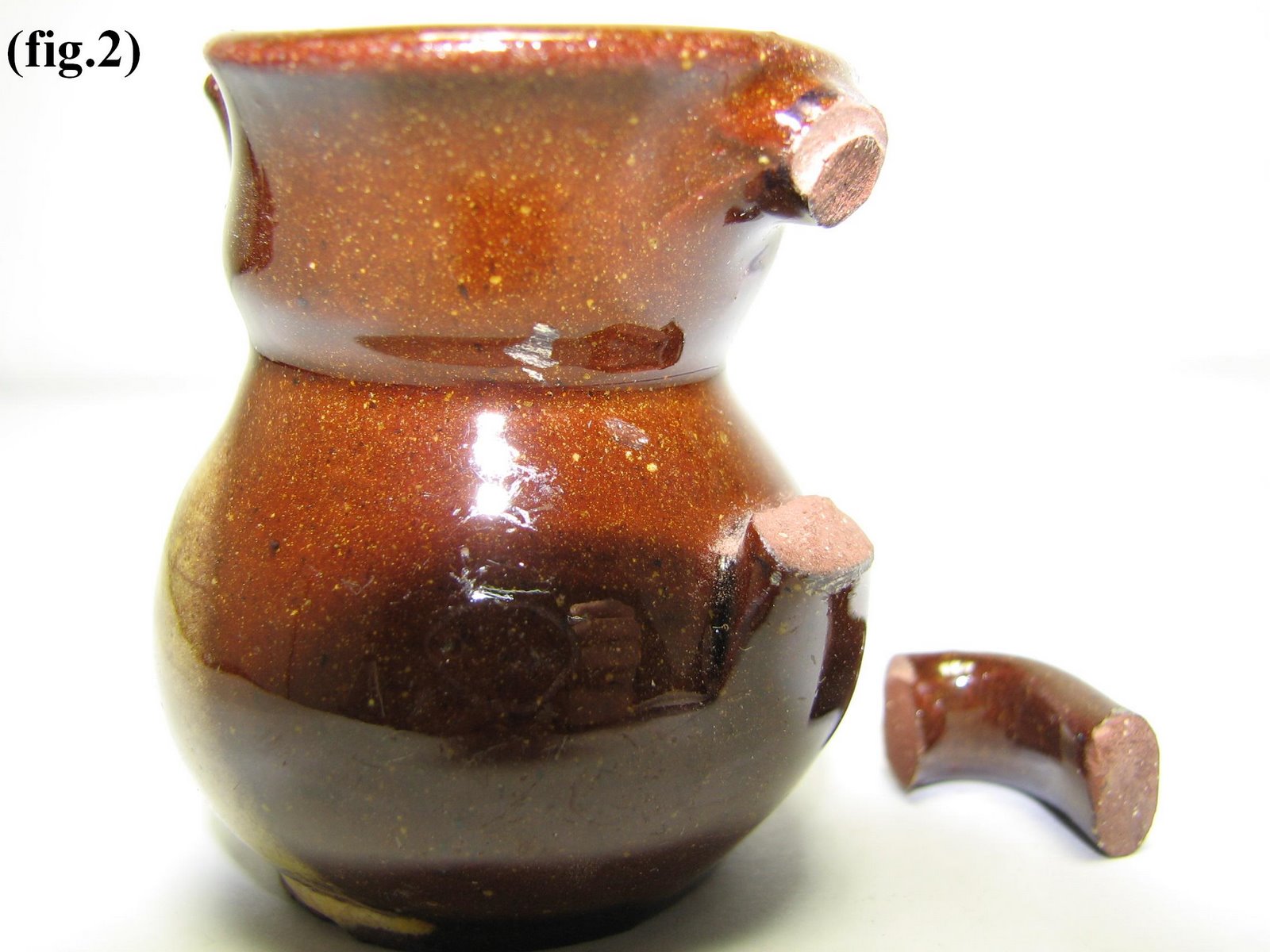

MUY IMPOTANTE: La parte inferior del asa debe de cortarse procurando dejar un resto un poco mas largo ya que ahí irá el agujero de la cazoleta y debe tener mas grosor que las paredes de la jarra. (fig.2)




-Cubrimos el cuello de la jarrita con cinta adhesiva; la marcaremos con una línea de lápiz y después pasaremos el disco de corte siguiendo dicha línea pero antes de terminar de seccionar por completo la parte superior de la jarrita realizaremos el agujero de la cazoleta aprovechando el grueso del saliente que presenta la unión del asa de la jarra para lo que utilizaremos una broca para hormigón tipo vidia de 8 mm de diámetro así como varias muelas de material abrasivo con forma cilíndrica y semiesférica. (fig.3)




Procederemos con mucho tacto y extremo cuidado al taladrar evitando profundizar demasiado; entre 4-5 mm será suficiente. (fig.4)
-Las vibraciones producidas por el taladro o el disco de corte pueden fracturar la cerámica cocida; esto se puede minimizar cubriéndola con cinta adhesiva en el lugar del corte.
-Es conveniente refrigerar la cerámica con un poco de agua, aceite mineral o una mezcla de ambos cuando se corta o taladra para evitar la rotura por sobrecalentamiento de la pieza.




-Terminaremos de seccionar la parte superior; no es necesario cortar del todo con el disco abrasivo, con 1 mm de profundidad será más que suficiente ya que suele romper por la línea marcada con una pequeña presión de las manos, como sucede con el vidrio. (fig.5)
El resultado es un recipiente más o menos esférico que mide 37 mm de alto por 50 mm de diámetro con una abertura de boca 25’6 mm (esto dependerá del tipo de jarrita utilizada).




-Ahora procederemos a realizar el rebajado y afinado del contorno del pequeño agujero de la cazoleta con las piedras de abrasivo dejándolo en forma cónica, aprovechando para afinar también la parte interna, así como desbarbar y alisar el interior del borde superior del recipiente, resultado de la fractura del corte; después realizaremos el pequeño agujero del fondo con una broca de 1’5 mm de diámetro. (fig.6)




Para el tubo utilizaremos

- una caña de bambú de 22 cm. de largo con un diámetro interno de 8 mm.
- un tubo de cobre de 80 mm de largo por 8 mm de diámetro.
- un trozo cilíndrico de corcho de 26 mm de diámetro por 20 mm de grosor.
- también utilizaremos un tapón de corcho de los habituales en las botellas de vino de 22 mm de diámetro por 40 mm de largo. (fig.7)




-Realizamos un taladro en el centro del corcho cilíndrico con una broca de 8 mm, así como en el tapón que conviene rebajarlo y pulirlo con la ayuda de una lija para madera hasta dejarlo de un grosor parecido al de la caña, quedando mas estético y manejable. Pasamos el tubo de cobre por el agujero realizado en el centro de la pieza de corcho procurando que esta se adapte perfectamente a la boca de la jarrita. Por el otro extremo introduciremos el tapón de corcho rebajado dejando fuera un par de cm. del tubo de cobre para poder ensamblar la caña de bambú. (fig.8)




Se puede encolar la unión de la caña con el tubo de cobre y el tapón de corcho impidiendo el movimiento de las piezas, así como la unión del tubo de cobre con la pieza de corcho, evitando el posible escape de humo. (fig.9)

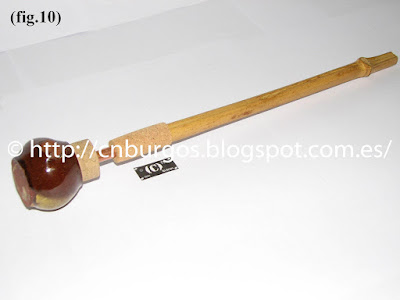

Solo queda ensamblar entre sí las distintas partes resultando una pipa de unos 32 cm de largo lista para fumar el mejor Opio del país (fig.10)

*La cazoleta esta esmaltada por dentro por lo que resulta muy fácil y sencilla su limpieza
*Si con el uso la pieza de corcho que hace de unión con la cazoleta se va desgastando o dando de sí produciendo holguras se puede sustituir fácilmente o también se puede utilizar un pedazo de tela humedecido y enrollado alrededor de esta pieza para evitar la perdida de humo.
*Se puede utilizar cualquier tipo de recipiente de cerámica, loza e incluso metal que reúna unas características similares a los de la jarrita utilizada en este artículo.

Pieza diseñada y realizada - Romo.
Fotografía - Romo.
© (C)n Burgos - Febrero 2009
